一、概述
對真空開關開斷產生的操作過電壓，專用的保護設備是阻容吸收器(又稱RC保護器)，在美日等發達國家，真空開關與阻容吸收器的配套，是比輕常見的使用方式，由于我國中壓(3-66kV)電網的一些特殊性，過去進口的阻容吸收裝置和采用國外標準生產的國產阻容吸收器，均無法適應我國的實際情況，經常出現原因不明的損環事故。這導致了該產品在國內的發展速度遠遠落后于真空開關。
但進入2002年以后，隨著中壓系統阻容保護理論上的完善，找到了出現問題的關鍵因素，目前國內電網用阻容吸收器，采用正確配合原則生產的，均徹底擺脫了事故的困擾，安全性大大提高，使該產品煥發出了強大的生命力。
本產品為高頻震蕩吸收裝置，響應快，小電流響應好，與真空放電管達到了理想配合。不向電網提供附加接地電容電流，設計使用方便。采用四星型三相組合式接法，滿足我國電網的實際情況，相間保護能力強。干式設計，全封閉結構，安全耐用，緊湊美觀。
二、型號組成及其含義
本產品為高新技術產品，無通行定義規則，各企業根據自身產品特點定義型號。我公司產品型號定義如下
三、用途及執行標準
本產品使用于交流中壓
3~66kV
電力系統,柜內使用,與真空開關配套,吸收真空開關開斷產生的截流過電壓和多次重燃過電壓。不能用于防雷,也不能用于長時間吸收系統高次諧波。與避雷器并聯使用效果最佳。由于國內中壓電網的特殊性,本產品不執行國外相關標準。產品技術規范依據GB311.1-1997《高壓輸變電設備的絕緣配合》、GB11024.1-2001。

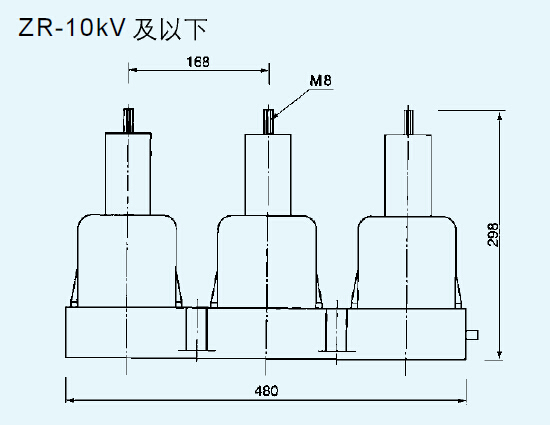

四、外形及安裝尺寸

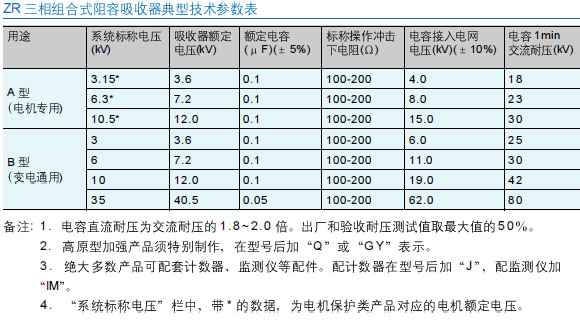

五、技術參數
1、電容直流耐壓為交流耐壓的1.8~2.0倍。出廠和驗收耐壓測試值取最大值的50%。
2、高原型加強產品須特別制作，在型號后加“Q”或“GY”表示。
3、絕大多數產品可配套計數器、監測儀等配件。配計數器在型號后加“J”，配監測儀加“IM"。
4、“系統標稱電壓”欄中，帶*的數據，為電機保護類產品對應的電機額定電壓。
六、安裝及接線
本產品安裝于斷路器和被保護設備之間,戶內使用,直立安裝,不推薦其它安裝姿勢(倒置或側置等)。10kV 及以下產品接線端為螺紋聯結；35Kv 產品采用高壓電纜引出接線。
本產品共 8 個外露端子。標小 a、b、c、n 端子為電容測試端子,不用于接線,僅用于驗收和定期維護時的測試。標大 A、B、C、 端子為接線端子,用于接線，其中 A、B、C 三個端子接母排三相, 端子接地。
聯結本產品的 10KV 及以下導線截面積不得小于 4mm²，推薦采用多股軟銅線聯接效果最佳。35KV 產品自帶的引出絕緣電纜標準長度 600mm,若有特殊要求請在定貨時說明。

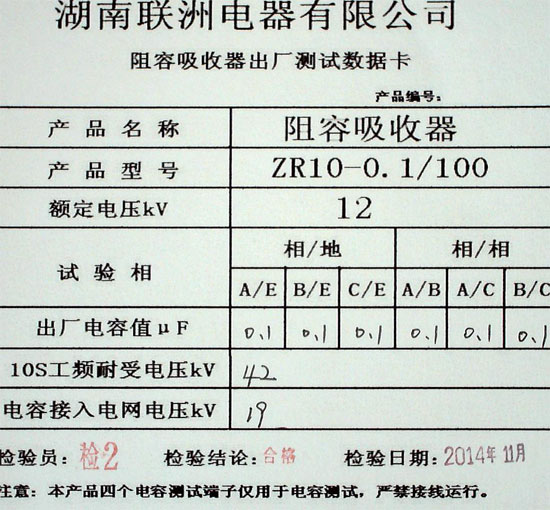

七、驗收及測試
1、電容器耐壓及電容量測試
電容耐壓及電容量測試在四個電容測試端子兩兩之間進行。電容耐壓測試推薦采用交流電源,測試電壓規定值見參數表,測試時間 10S。沒有大功率試驗變壓器的用戶,可以用直流測試代替,直流耐壓的測試值可取交流值的 1.8-20 倍。已達不到耐壓要求的產品不能繼續使用。電容量測試推薦采用高精度電容電橋,測試值在出廠參數的 5%以內為正常。沒有條件的用戶也可以采用萬用表進行測量。電容量變化已超出 5%的產品不能繼續使用。
2、自動接入電網工頻電壓測試
自動接入電網工頻電壓測試在四個接線端子兩兩之間進行。在保證儀表讀數準確的前提下,快速均勻升壓到電流表動作,對應電壓即為自動接入電網電壓(若電流表足夠精度,可取高壓端電流 1mA 時的電壓)。此參數受試驗變壓器的配置影響,不同變壓器測試參數會有一定波動,最低不小于參數表中的規定值,最高不大于規定值的 20%,若產品的自動接入電網電壓已超出上述范圍,該產品不能繼續使用。
3、注意事項
本產品為吸收和瀉放暫態能量元件,不能用于較長時間吸收和瀉放持續工頻能量,嚴禁對本產品單獨(或?qū)⒈井a(chǎn)品與成套柜一體)做絕緣耐受試驗。否則將嚴重?fù)p壞本產品性能甚至導致爆炸。
產品訂貨說明
阻容吸收器是對真空開關開斷產生的操作過電壓保護的專用設備。對真空開關開斷產生的操作過電壓，專用的保護設備是阻容吸收器（又稱RC保護器）。一般型號都以ZR開頭。
注：常用的阻容吸收器規格為：3KV 6KV 10KV 35KV 電容一般都是0.1微法的，電阻通常也是100歐姆的。另外，一般所說的一臺或一個都是指一組，一組可以理解為3個，價格也是按一組一組報的。
