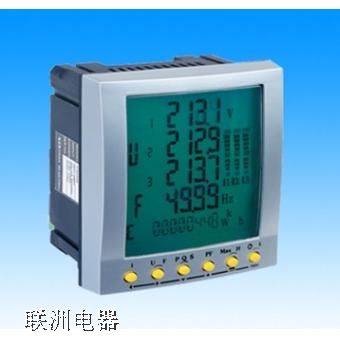

YD2200智能電力測控儀
YD2200智能電力測控儀商品描述：
、產品功能及特點
· 可同時測量3I、3V、3U、3P、∑P、3Q、∑Q、3S、∑S、F、PF、±∑Wh、±∑Qh等33個參數
· 具有Z大值、Z小值、電能需量、時鐘日歷、有功（或無功）電能脈沖輸出等功能
· 點陣LCD顯示，中英文界面可切換
· 具有零線電流測量參考功能，準確度3.0%
· 可同時顯示4個參數
二、技術指標
| 引用標準 | GB/T13850-1998 IEC688:1992 DL/T721-2000 IEC61000-4 | ||
| 顯示單位 | V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA,Wh/kWh/MWh/ varh/kvarh/Mvarh | ||
| 準 確 度 | 相電壓、電流、功率 | ＜0.5%RD | |
| 電能、線電壓 | ＜0.5%RD | ||
| 頻 率 | ≤0.1%RD | ||
| 輸 入 | 量 程 | 電 壓 | 5～120V/600V(Z大600V) |
| 電 流 | 0～1A/5A(Z大6A) | ||
| 吸收功耗 | 每路電壓 | ＜0.4VA(347V)/0.2VA(150V) | |
| 每路電流 | ＜0.1VA(5A) | ||
| 過載能力 | 電 壓 | 750V連續/1000V 10秒/1200V 3秒 | |
| 電 流 | 2倍額定連續/10倍額定10秒 | ||
| 測量系統接線方式 | 三相四線/三相三線/一相二線或一相三線等 | ||
| 可編程設定 | 編程模式 | (口令) | |
| 測量系統選擇 | 三相四線/三相三線/一相二線/一相三線等 | ||
| CT，PT變比 | 1～10000 | ||
| 顯示內容 | 換頁時間/畫面選擇 | ||
| 通 訊 | 波特率：1200/2400/4800/9600/19200 | ||
| 校 驗 位 | 奇／偶／無校驗位 | ||
| 地 址 | 1～255 | ||
| 時 鐘 | 年、月、日、時、分、秒、星期 | ||
| 電能累加復位 | (口令) | ||
| 通 訊 | 串 行 口 | RS485(標準)／RS232(可選) | |
| 通訊規約 | MODBUS－RTU | ||
| 絕緣強度 | 對 象 | 在輸入/輸出/電源之間 | |
| 試驗方法 | AC2kV 1分鐘 漏電流2mA | ||
| 電磁兼容 | 浪 涌 | 電源：4kV(1.2×50μs) I/O線：2kV | |
| 快速瞬變脈沖串 | 電源：4kV,2.5kHz I/O線：2kV, 5kHz | ||
| 靜電放電 | 接觸放電：6kV 氣隙放電：8kV | ||
| 射頻電磁場 | 10V/m中等強度的電磁輻射(如距離不少于1米的手提對講機) | ||
| 工作條件 | 溫 度 | -25～55℃ | |
| 濕 度 | 20～95％（無凝露） | ||
| 工作電源 | 電源電壓 | AC85～265V 50/60Hz DC85～330V(標準) AC30～60V 50/60Hz DC18～90V(可選) | |
| 整機功耗 | ＜4W | ||
| 外形尺寸 | 外形尺寸 | 120mm×120mm×139mm | |
| 安裝開孔尺寸 | 92mm×92mm | ||
