485接口定義及485接口與232接口的區別
485接口定義
RS485通信網絡接口是一種總線式的結構，上位機(以個人電腦為例)和下位機都掛在通信總線上，RS485物理層的通信協議由RS485標準和51單片機的多機通訊方式。由于RS-485是從RS-422基礎上發展而來的，所以RS-485許多電氣規定與RS-422相仿。如都采用平衡傳輸方式、都需要在傳輸線上接終接電阻等。RS-485可以采用二線與四線方式，二線制可實現真正的多點雙向通信。
485接口詳細接線圖
RS485中有兩套線路，一種是兩線端，一種是四線端，而四線的是全雙工的方式，兩線的是半雙工的方式。RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9，與鍵盤連接的鍵盤接口RS485采用DB-9。

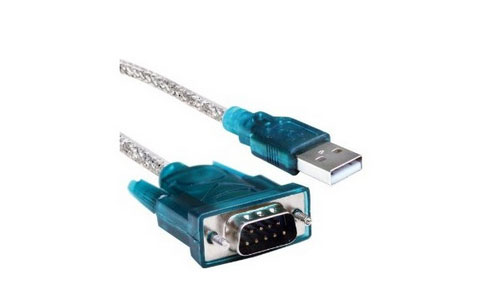

485接口與232接口區別
1、232接口是屬于美國制定的，是一款比較高端的接口。一款串行數據通信接口，廣泛的用于計算機，使用在串行接口外設的連接上。
2、它是規定連接電纜和機械、電氣特性、信號功能及傳送的過程。
3、485接口是隸屬于OSI模型物理層的，它的電氣特性規定是2線，半雙工和多點通信標準。
4、485它的電氣特性和232是不一樣的。485是用纜線兩端的電壓之間的差值，來表示傳遞的信號的。電壓差Z小可以達到0.2V以上，任何不大于12V的差值和不小于-7V的差值，都會被認為是正確的。
5、抗干擾性：
RS485 接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾性好。 2. RS232 接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容 易產生共模干擾，所以抗噪聲干擾性弱。
6、傳輸距離：
RS485 接口的Z大傳輸距離標準值為 1200 米（9600bps 時），實際上可達 3000 米。 2. RS232 傳輸距離有限，Z大傳輸距離標準值為 50 米，實際上也只能用在 15 米左右。
7、通信能力：
RS-485 接口在總線上是允許連接多達 128 個收發器， 即具有多站能力,這樣用戶可以利用 單一的 RS-485 接口方便地建立起設備網絡 。 2.RS-232 只允許一對一通信。
8、傳輸速率：
傳輸速率較低，在異步傳輸時，波特率為 20Kbps。 2.RS-485 的數據Z高傳輸速率為 10Mbps 。
9、信號線：
RS485 接口組成的半雙工網絡，一般只需二根信號線。 2.RS-232 口一般只使用 RXD、TXD、GND 三條線,即"發送數據"、"接收數據"和"信號地" 。
六.電氣電平值：
邏輯"1"以兩線間的電壓差為+（2-6） V 表示；邏輯"0"以兩線間的電壓差為-（2-6）V 表 示 。 2.在 RS-232-C 中任何一條信號線的電壓均為負邏輯關系。即：邏輯"1"，-5- -15V；邏輯"0 " +5- +15V 。噪聲容限為 2V。即要求接收器能識別低至+3V 的信號作為邏輯"0"，高到-3 V 的信號作為邏輯"1" 。 3.RS232 接口的信號電平值較高， 易損壞接口電路的芯片， 又因?yàn)榕c TTL 電平不兼容故需使 用電平轉換電路方能與 TTL 電路連接。 4.RS485 接口信號電平比 RS-232-C 降低了，就不易損壞接口電路的芯片， 且該電平與 TTL 電平兼容，可方便與 TTL 電路連接。
RS232 與 RS485 的聯系：
都可通過 DB-9 連接器連接. 2.接口均可采用屏蔽雙絞線傳輸。 3.都是串行通信。 4.通信方式都是全雙工。 （一般情況 485 是半雙工）

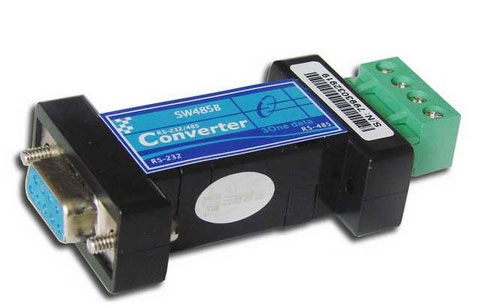

485轉換器作用
485轉換器的接口其實可以說是一個信號點，將接口段獲取的信號通過轉換器進行分散轉換，485接口可以轉換出很多個信號點，也就是可以實現多個信號的轉換，再使485接口與用于其他的設備相連接，可以實現信號互導的雙向結果。因此，485接口可以廣泛用于很多設備的控制，例如用電系統、監控系統、安保系統等等好多的方面。485接口通過連接的分配電腦進行使用控制的。
