一種實用又經濟的三路電源自動轉換方案
三電源系統在電氣系統中應用的不是很多，一般情況的電氣系統主要選用：單電源單母線系統、雙電源單母線系統及單母線分段系統。但在有些場合，則需要采用三電源單母線系統。
以下是一種實用又經濟的三路電源自動轉換方案，三路電源分別是市電、UPS電池供電、發電機電源。
說明：

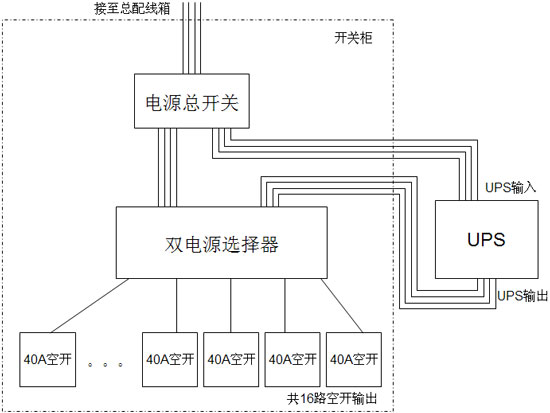

1、下圖每一個開關器件在柜面需有狀態指示燈。
2、電源總開關不能帶漏電保護，如有，需具備較大可調值。
3、總配線箱需能提供20KW的負荷給本開關柜。
4、40A空開共16只�？臻_控制火線；
5、上圖為原理圖，其他必要的配套元器件，本圖未詳細說明，需按行業規范設計。
6、如上圖所示，開關柜提供UPS輸入、輸出的接口.
7、在電源總開關的旁邊，需有長10cm*高20cm*深15cm的空間，和規格35mm，長度15公分的導軌，
用來安裝一、二級電源防雷器件（由華晨提供）

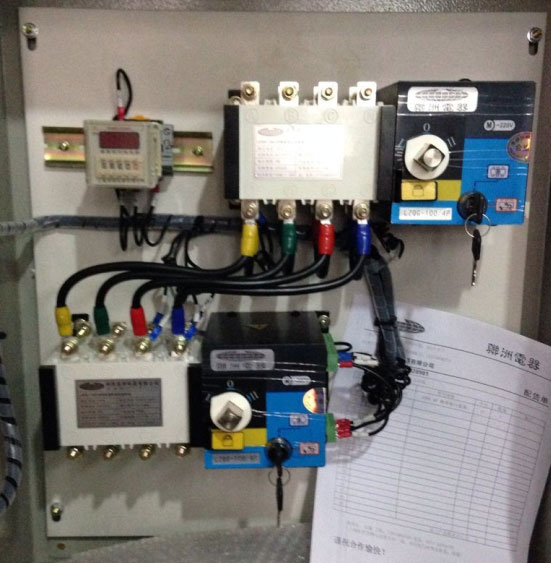

三路電源自動轉換的配電箱，主要由兩臺雙電源自動轉換開關組成：
